उत्पाद विवरण
ट्रांसफार्मर कंडक्टर, टर्मिनल और स्पैड करंट ट्रांसफर के लिए महत्वपूर्ण उपकरण हैं। गिन्टे द्वारा निर्मित बुशिंग, कंडक्टर, टर्मिनल और स्पैड का प्रदर्शन बहुत बढ़िया है।
विशेषताएँ:
1. उच्च विद्युत चालकता
All conductors unless specified are made from new C11000, not recycled raw material. Its electrical conductivity is >100% (20 डिग्री, आईएसीएस).
जब तक अन्य निर्दिष्ट न हो, सभी कुदाल कॉपर मिश्र धातु C37700 से फोर्जिंग द्वारा बनाए जाते हैं। इसकी विद्युत चालकता 26% (20 डिग्री, IACS) तक उच्च है, जो बाजार में उपलब्ध कई सामग्रियों से अधिक है जो इससे बनी हैं
स्क्रैप तांबा जैसे C84400 जिसकी चालकता 16 4% (20 डिग्री, IACS) है।
जब तक अन्य निर्दिष्ट न हो, एल्युमिनियम मिश्र धातु 6101-T63 है, इसकी विद्युत चालकता 56% (20C, IACS) से अधिक है। आमतौर पर ग्राहक के अनुरोध पर एल्युमिनियम मिश्र धातु को टिन-प्लेटेड किया जाता है।
2. उच्च यांत्रिक गुण
टर्मिनल स्पैड को फाउंड्री से नहीं बल्कि डाई फोर्जिंग द्वारा बनाया जाता है। इसलिए टर्मिनल में कोई आंतरिक बग नहीं है। इसमें कास्टिंग वाले की तुलना में बेहतर यांत्रिक गुण हैं।
उच्च यांत्रिक प्रतिबल प्राप्त करने के लिए सभी बाह्य धागे यांत्रिक रीलिंग द्वारा बनाए जाते हैं।
3. ग्राहक के अनुरोध पर कुदाल की सतह टिन-प्लेटेड या सिल्वर प्लेटेड हो सकती है
टर्मिनल हुकुम
S152512C
2 छेद वाला कुदाल, 2-Φ14.3
धागा: 5/8"-11UNC-2B
सामग्री: C37700
सतह उपचार: टिन-प्लेटेड
S152514C
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 5/8"-11UNC-2B
सामग्री: C37700
सतह उपचार: टिन-प्लेटेड
S194514B
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 1.0"-14यूएन-2बी
सामग्री: C37700
फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S125017B
7 छेद वाला कुदाल, 7-Φ14.3
धागा: 1.0"-14यूएन-2बी
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S125017D
7 छेद वाला कुदाल, 7-Φ14.3
धागा: 3/4"-16UNF-2B
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
एएस12506बी
{{0}} Φ14.3 छेद + 6-1/2"बोल्ट के साथ कुदाल। हेड थ्रेड: 1.0"-14UN-2B
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
बोल्ट सामग्री; माइंड स्टील, रंग जिंक-प्लेटिंग. 1/2"-13, लंबाई 2.0"
बेलेविले वॉशर: स्टेनलेस स्टील 304.
फ्लैट वॉशर: स्टील, जस्ता चढ़ाना।
ग्राहक के अनुरोध पर हेड थ्रेड को 3/4"-16UNF-2B डिज़ाइन किया जा सकता है।
S352522C
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 5/8"-11UNC-2B
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड

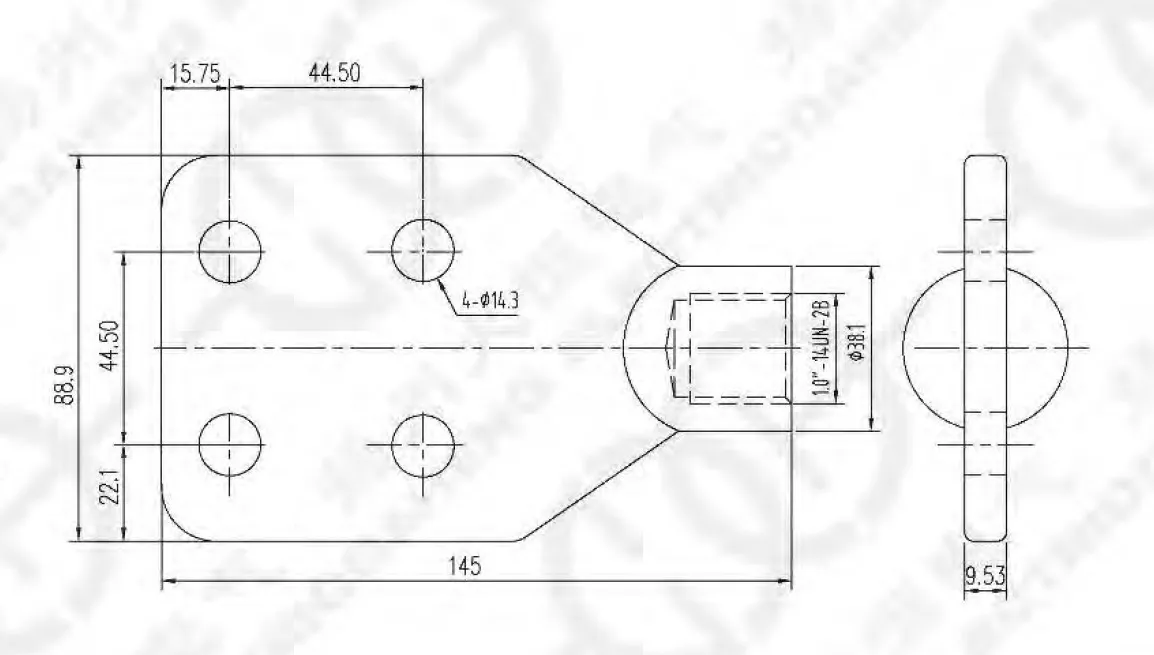

S353822B
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 1.0"-14यूएन-2बी
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S353822D
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 3/4"-16UNF-2B
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S353822A
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 1.25"-12UNC-2B
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S353822B2
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 1.00"-12UNC-2B
सामग्री: C37700 फोर्जिंग और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S405022A
4 छेद वाला कुदाल, 4-Φ14.3
धागा: 1.25"-12UNC-2B
सामग्री: C37700 फोर्जिंग
और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S353823C
6 छेद वाला कुदाल, 6-Φ14.3
धागा: 5/8"-11UNC-2B
सामग्री: C37700 फोर्जिंग
और मशीनिंग
सतह उपचार: टिन-प्लेटेड
S302521 S143111
1~2 छेद वाला कुदाल, -Φ14.3
धागा: तालिका देखें
सामग्री: C37700 फोर्जिंग
और मशीनिंग
सतह उपचार: टिन-प्लेटेड
| भाग सं. | कुदाल छेद | कंडक्टरथ्रेड ए | बुशिंग करंट |
| S143111E | 1 | 3/8"-16 | 125 A |
| S143111D | 1 | 1/2"-13 | 250 A |
| S302521D | 2 | 3/8"-16 | 125 A |
| S302512D | 2 | 1/2"-13 | 250 A |
कुदाल+स्टड असेंबली
स्पैड+ 3/4"-10UNC स्टड असेंबली। स्टड ग्राहक के अनुरोध पर 3/4"-16UNF और M20*2.5 हो सकता है
कुदाल{{0}}.0"-14संयुक्त राष्ट्र स्टड असेंबली.
आई बोल्ट टर्मिनल
आईबोल्ट टर्मिनल वैक्स-लॉस्ट कास्टिंग द्वारा बनाए जाते हैं। आईबोल्ट का कच्चा माल C95500 है। कच्चा माल
टर्मिनल बॉडी की सामग्री C84400 या एल्युमिनियम ब्रास HAI 67-2.5 (चीनी ब्रांड) है। नट और
स्प्रिंग वॉशर स्टेनलेस स्टील # 304 है।
एल्युमिनियम कुदाल और तांबे कंडक्टर विधानसभाओं
कंडक्टर स्टड तांबे T2 (C11000) से बना है।
कुदाल और कंडक्टर स्टड पर टिन-प्लेटेड किया जा सकता है
खरीदार के अनुरोध पर.
उच्च वोल्टेज बुशिंग के लिए टर्मिनल और कनेक्टर
| भाग सं. | सामग्री | सतह फ़िलीश | चित्रकला |
| कैप20-001 | पीतल | टिन चढ़ाया हुआ |  |
| कैप30-001 | पीतल | टिन चढ़ाया हुआ |  |
| सीएल30-001 | कॉपर T2(C11000) | कोई चढ़ाया नहीं |  |
| सीएल20-001 | कॉपर T2(C11000) | कोई चढ़ाया नहीं |  |
चीनी बाजार के लिए कुदाल और कंडक्टर असेंबली
ग्राउंडिंग कनेक्टर-समानांतर कनेक्टर
समानांतर कनेक्टर:
| चित्र | केबल का आकार | छेद और बोल्ट का आकार | कवर सामग्री | नीचे की सामग्री | खत्म करना |
 |
एएनएसआई #4~4/0 आईएसओ 25~95मिमी2 | 2- 1/2"-13 | C95500 | C37700 | टिन चढ़ाया हुआ |
 |
एएनएसआई #8~1/0 आईएसओ 8~50मिमी2 | 1- 1/2"-13 | C95500 | C37700 | टिन चढ़ाया हुआ |
 |
एएनएसआई #10~2/0 | 1- 1/2"-13 | C95500 | C95500 | टिन चढ़ाया हुआ |
ग्राउंडिंग कनेक्टर:
| वस्तु | ग्राउंडिंग थ्रेड | विवरण | केबल का आकार | सामग्री | खत्म करना |
 |
1/2"-13 यूएनसी | आईबोल्ट का व्यास 0.438"/ 3/8"-16 दो-तरफ़ा है | एएनएसआई #8~#2/0 आईएसओ 8~50मिमी2 | C84400/C95500 | टिन चढ़ाया हुआ |
 |
1/2"-13 यूएनसी | आईबोल्ट का व्यास 0.438"/ 3/8"-16 दो-तरफ़ा है | एएनएसआई #8~#2/0 आईएसओ 8~50मिमी2 | C84400/C95500 | टिन चढ़ाया हुआ |
 |
1/2"-13 यूएनसी | 0.438"/ 3/8"-16 | एएनएसआई #8~#2/0 आईएसओ 8~50मिमी2 | C84400/C95500 | टिन चढ़ाया हुआ |
 |
1/2"-13 यूएनसी | एएनएसआई #3~#4/0 आईएसओ 25~95मिमी2 | C95500 | बिना प्लेटेड | |
 |
1/2"-13 यूएनसी | एएनएसआई #3~#2/0 आईएसओ 25~50मिमी2 | C95500 | बिना प्लेटेड | |
 |
1/2"-13 यूएनसी | एएनएसआई #6~#1/0 आईएसओ 15~50मिमी2 | C95500 | बिना प्लेटेड |

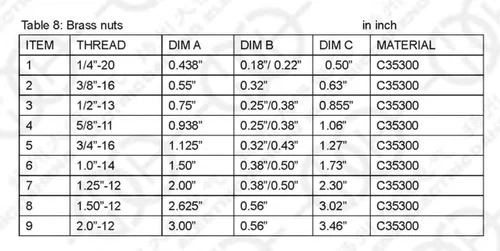

पीतल का नट और वॉशर
बुशिंग क्लैंप
