वितरण ट्रांसफार्मर के लिए उच्च वोल्टेज बुशिंग
गिन्टे पोर्सिलेन हाई वोल्टेज बुशिंग को विभिन्न वितरण ट्रांसफार्मर में उपयोग के लिए डिज़ाइन किया गया है, जिसमें पोल-माउंडेड ट्रांसफार्मर और पैड-माउंडेड ट्रांसफार्मर शामिल हैं। सभी पोर्सिलेन बुशिंग IEC मानक IEC 60137-2008 और IEEE मानक C57.12.00, और NEMA प्रासंगिक मानक का अनुपालन करते हैं। बुशिंग की वोल्टेज रेंज 8.7 kV~30kV है। सभी बुशिंग का IEC60137 के अनुसार प्रकार परीक्षणों के लिए कड़ाई से परीक्षण किया जाता है।
प्रकार परीक्षण:
एसी सहनीय वोल्टेज परीक्षण, 50Hz&60Hz/60s (आईईसी 60137, खंड 8.1)
लाइटिंग आवेग वोल्टेज परीक्षण, पूर्ण तरंग और चॉप तरंग (आईईसी 60137, खंड 8.3)
थर्मल स्थिरता परीक्षण (आईईसी 60137, खंड 8.5)
तापमान वृद्धि परीक्षण (आईईसी 60137, खंड 8.7)
थर्मल शॉर्ट-टाइम करंट सहनशीलता का सत्यापन (आईईसी 60137, खंड 8.8)
कैंटिलीवर भार सहनशीलता परीक्षण (आईईसी 60137, खंड 8.9)
आंशिक निर्वहन मात्रा का माप
(जिन ग्राहकों को परीक्षण रिपोर्ट में रुचि हो, कृपया हमारे बिक्री विभाग से संपर्क करें।)
4-होल स्पेड 250A-630A
2-होल स्पेड 75A-400A
आई-बोल्ट कनेक्टर 20A-50A
4-होल स्पेड 250A-630A
2-छेद कुदाल 75A~400A
आई-बोल्ट कनेक्टर 20A~50A
4-हेल स्पेड 250A-630A
2-होल स्पेड 75A-400A
आई-बोल्ट कनेक्टर 20A-50A
4-होल स्पेड 250A-630A
2-होल स्पेड 75A-400A
आई-बोल्ट कनेक्टर 20A-50A
4-होल स्पेड 250A-630A
2-छेद कुदाल 75A~400A
4--छेद कुदाल 250A~630A
2-छेद कुदाल 75A~400A
15kV 250A-630A 4-छेद कुदाल
15kV 250A-630A 2-छेद कुदाल

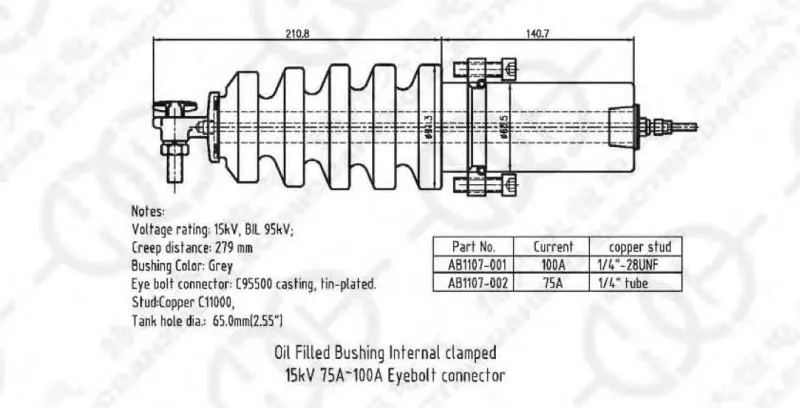

15kV 75A-100A आईबोल्ट कनेक्टर
18kV 250A-630A 4-छेद कुदाल
18kV 250A-630A 2-छेद कुदाल
18kV 75A-100A आईबोल्ट कनेक्टर
25kV 250A-6304 छेद वाला कुदाल
25kV 250A-630A 2-छेद कुदाल
25kV 75A-100 एपेबल्ट कॉमेक्टर
कम वोल्टेज पोर्सिलेन बुशिंग
ग्राहक के चयन के लिए एएनएसआई मानक के कई प्रकार के चीनी मिट्टी के एलवी बुशिंग उपलब्ध हैं।
कुछ विशिष्ट प्रकार के निम्न वोल्टेज बुशिंग नीचे दी गई तालिका में सूचीबद्ध हैं।
| वस्तु | भाग सं. | विवरण | वर्तमान की अनुशंसा करें (A) |
वोल्टेज वर्ग(के.वी.) | स्टड धागा |
| 1 | एबी2101-001 | Φ16 आई बोल्ट कनेक्टर एल.वी. पोर्सिलेन बुशिंग |
125 | 1.2 | 3/8"-16 |
| 2 | एबी2101-002 | Φ21 आई बोल्ट कनेक्टर एल.वी. पोर्सिलेन बुशिंग |
200 | 1.2 | 1/2"-13 |
| 3 | एबी2102-001 | 2-छेद कुदाल एल.वी. पोर्सिलेन बुशिंग |
125 | 1.2 | 3/8"-16 |
| 4 | एबी2102-002 | 2-छेद कुदाल एल.वी. पोर्सिलेन बुशिंग |
200 | 1.2 | 1/2"-13 |
| 5 | एबी2103-001 | 4-छेद कुदाल एल.वी. पोर्सिलेन बुशिंग |
400 | 1.2 | 5/8"-11 |
| 6 | एबी2103-002 | 4-छेद कुदाल एल.वी. पोर्सिलेन बुशिंग |
630 | 1.2 | 3/4"-16 |
| 7 | एबी2103-003 | 4-छेद कुदाल एल.वी. पोर्सिलेन बुशिंग |
1000 | 1.2 | 1.0"-14 |
अधिक प्रकार के कम वोल्टेज चीनी मिट्टी के बरतन बुशिंग ग्राहक के अनुरोध पर हैं।
ऊपर बताई गई बुशिंग केवल सामान्य प्रकार की हैं जिन्हें हम आम तौर पर बाज़ार में सप्लाई करते हैं। हमें कस्टमाइज्ड बुशिंग और ट्रांसफॉर्मर एक्सेसरीज स्वीकार करने में खुशी होती है। अगर कोई मांग है, तो कृपया हमसे संपर्क करें।
पोल-माउंटेड ट्रांसफार्मर के लिए कम वोल्टेज पॉलिएस्टर बुशिंग
फास्टन नट एक प्रकार के ग्लास फिल्ड नायलॉन से बना है, इसमें अधिकतम स्थापना टोक़ सुरक्षा के लिए उच्च शक्ति है।
भाग संख्याएँ
| वस्तु | भाग सं. | वर्तमान रेटिंग(ए) | वोल्टेज वर्ग(के.वी.) | कनेक्टर शैली और थ्रेड आकार | स्टड आकार |
| 1 | बीपी1-100-01 | 125 | 1.2 | आई बोल्ट व्यास. 1/2" 1 3/8"-16 | 3/8"-16 |
| 2 | बीपी1-100-02 | 250 | 1.2 | आई बोल्ट व्यास. 7/8"/ 1/2"-13 | 1/2"-13 |
| 3 | बीपी1 -200-01 | 125 | 1.2 | 2 छेद वाला कुदाल / 3/8"-16 | 3/8"-16 |
| 4 | बीपी1-200-02 | 250 | 1.2 | 2 छेद वाला कुदाल / 1/2"-13 | 1/2"-13 |
| 5 | बीपी1-200-03 | 125 | 1.2 | 4 छेद वाला कुदाल I 3/8"-16 | 3/8"-16 |
| 6 | बीपी1 -200-04 | 250 | 1.2 | 4 छेद वाला कुदाल I 1/2"-13 | 1/2"-13 |
